هيكل مضخة الطرد المركزي متعددة المراحل لأنظمة الضغط العالي المدمجة

غالبًا ما تحتاج أنظمة المياه الصناعية إلى ضغط أعلى دون إضافة مساحة أفقية كبيرة إلى تخطيط المعدات. لقد جعل هذا المطلب مضخة طرد مركزي متعددة المراحل تكوين مهم لتعزيز المياه، والتدوير الصناعي، ومعالجة المياه، والري، وأنظمة نقل السوائل الأخرى. بدلاً من الاعتماد على مرحلة هيدروليكية واحدة، تستخدم المضخة مراحل متعددة مرتبة على طول مسار التدفق لبناء الضغط تدريجيًا.

بالنسبة للمشترين الأجانب، يعد الهيكل مهمًا لأن اختيار المضخة يتضمن أكثر من مجرد قوة المحرك. يجب أن تتوافق المراحل الهيدروليكية، وأبعاد المضخة، ومواضع التوصيل، والمواد، ومكونات الختم، والمواصفات المتاحة مع التثبيت المخطط له.

الترتيب الرأسي يقلل من أثر التثبيت

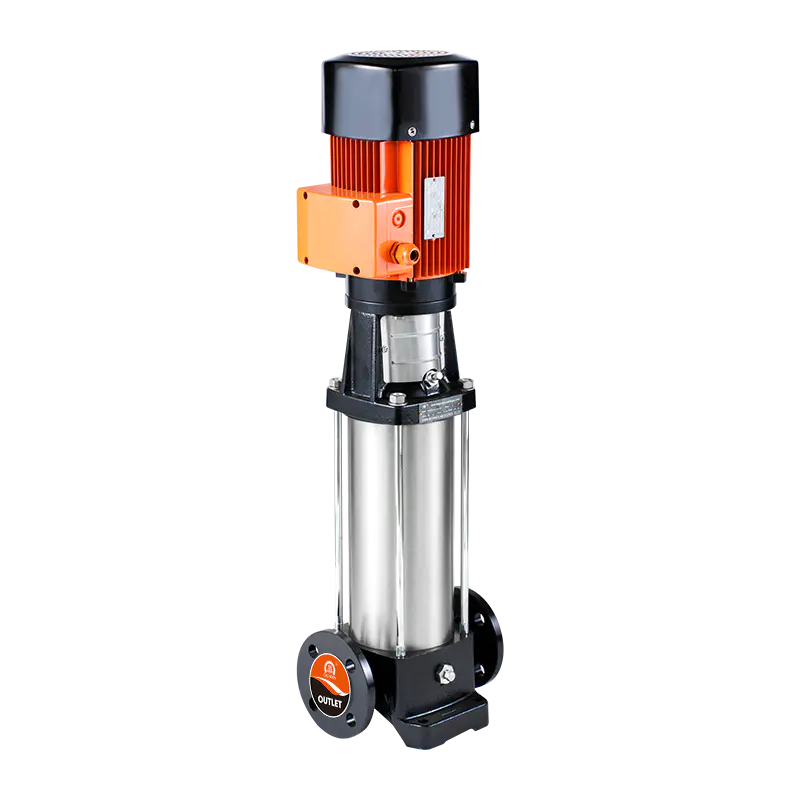

تستخدم سلسلة CDLF من شركة OUMAN Mechanical & Electrical Co., Ltd. تكوينًا رأسيًا مع محرك رأسي قياسي. تم تصميم المضخة كوحدة رأسية غير ذاتية التحضير، في حين يتم وضع مدخلها ومخرجها على نفس الخط الأفقي لقاعدة المضخة. يمكن لهذا الترتيب تبسيط التكامل في خطوط الأنابيب الحالية حيث يتطابق تخطيط الاتصال مع تصميم النظام.

بالنسبة لمضخة الطرد المركزي متعددة المراحل، يضع البناء الرأسي أيضًا المراحل الهيدروليكية الفردية في عمود مدمج نسبيًا. ويتعلق هذا بموردي المعدات الذين يعملون مع أنظمة التعزيز أو غرف الآلات حيث يجب مراعاة المساحة الأرضية المتاحة إلى جانب الأداء الهيدروليكي.

ولذلك يجب على فرق المشتريات مراجعة رسم الأبعاد الكامل قبل الطلب بدلاً من تقييم المضخة فقط من خلال أرقام التدفق والرأس.

تقوم المراحل المتعددة ببناء الضغط من خلال التجميع الهيدروليكي

السمة المميزة لمضخة الطرد المركزي متعددة المراحل هي ترتيبها للعديد من الدفاعات وممرات التدفق المقابلة. يمر الماء عبر مراحل هيدروليكية متتالية، حيث تساهم كل مرحلة في تطور الضغط الإجمالي.

تستخدم سلسلة CDLF من OUMAN مكونات مرور تدفق مختومة وملحومة من الفولاذ المقاوم للصدأ. تدرج الشركة خيارات الفولاذ المقاوم للصدأ 304 و316 للأجزاء المبللة، مما يجعل السلسلة مناسبة للمياه النظيفة والوسائط المسببة للتآكل بشكل طفيف ضمن ظروف التشغيل المحددة.

يمنح هذا البناء المشترين عدة معايير يجب مراعاتها عند تطوير مواصفات المنتج:

يوضح الجدول أيضًا سبب ضرورة تحديد مضخة الطرد المركزي متعددة المراحل كتجميع كامل بدلاً من تصنيف المحرك وحده.

تصميم الختم الميكانيكي يدعم أعمال الخدمة

تتطلب المضخة التي تعمل تحت الضغط ترتيبًا مانعًا للتسرب يفصل العمود الدوار والقسم الهيدروليكي عن البيئة المحيطة. تستخدم سلسلة CDLF ختمًا ميكانيكيًا سريع الفصل، والذي يصفه OUMAN بأنه مناسب للاستبدال. تحدد مواصفات المنتج أيضًا مواد الختم المصنوعة من السبائك الصلبة والمطاط الفلوري للختم الميكانيكي.

بالنسبة للمشترين من الشركات، فإن هذه التفاصيل مهمة عند تقدير متطلبات الخدمة للمعدات الموردة للمقاولين أو المستخدمين الصناعيين. يمكن مناقشة المكونات البديلة ومواصفات الختم أثناء مرحلة الشراء، خاصة عندما يحتاج الموزعون إلى الحفاظ على توفر قطع الغيار للمعدات المثبتة.

يجب أيضًا مراعاة الختم مع الوسط الذي يتم ضخه ودرجة حرارة التشغيل. تظل البيانات الفنية للشركة المصنعة هي الأساس لتحديد ما إذا كان تكوين معين يتطابق مع تطبيق العميل.

يدعم نطاق الطراز متطلبات النظام المختلفة

تغطي مجموعة منتجات CDLF من OUMAN مجموعات عديدة من مواصفات التدفق والرأس والطاقة والاتصال. تتضمن البيانات المنشورة نماذج تتراوح من 25 وحدة CDLF أصغر إلى تكوينات أكبر 65 CDLF، مع قيم رأس مدرجة تمتد من متطلبات الضغط المنخفض إلى أكثر من 150 مترًا في بعض النماذج.

يمنح هذا النطاق الموزعين في الخارج مرونة أكبر عند بناء مجموعة المضخات. قد يطلب المشتري الذي يقوم بتوريد معدات معالجة المياه مواصفات مختلفة عن المشتري الذي يقوم بتوريد أنظمة تعزيز المباني أو مشاريع الري الزراعية.

بالنسبة لمضخة الطرد المركزي متعددة المراحل، يجب أن تبدأ عملية الشراء العملية بالتدفق والرأس المطلوبين، متبوعًا بخصائص الوسط، والمتطلبات الكهربائية، وأبعاد التوصيل، ومساحة التركيب، وظروف التشغيل.

OUMAN يتحقق من حالة المضخة قبل الشحن

يصبح اتساق الإنتاج مهمًا عند شراء مضخة طرد مركزي متعددة المراحل بكميات كبيرة. تحتوي كل وحدة مكتملة على مكونات هيدروليكية وميكانيكية متعددة، لذا يجب أن تظل جودة التجميع متسقة عبر أمر التصدير.

في OUMAN، يتم فحص المضخات النهائية قبل الشحن للتحقق من حالة التشغيل والتأكد من أن المنتجات المسلمة تلبي المتطلبات المتفق عليها. يمكن أن يشمل الفحص تجميع المضخة، وتشغيل المحرك، وحالة الختم، والتوصيلات الكهربائية، ومتطلبات الأداء ذات الصلة قبل مغادرة البضائع للمصنع.

بالنسبة للمشترين في الخارج، يوفر هذا الفحص من جانب المصنع خطوة مهمة لمراقبة الجودة بين الإنتاج والتسليم. كما أنه يمنح موردي المشروع وموزعيه نقطة محددة يمكن من خلالها التحقق من حالة المنتج قبل دخول المعدات إلى النقل الدولي.

ال مضخة طرد مركزي متعددة المراحل ولذلك يتم تحديده من خلال تكوينه الكامل: المراحل الهيدروليكية، وممرات التدفق المصنوعة من الفولاذ المقاوم للصدأ، وترتيب المحرك، والختم الميكانيكي، وتخطيط التوصيل، ومعلمات التشغيل المقدرة. يوفر نطاق مواصفات CDLF الواسع من OUMAN تكوينات مختلفة للمشترين الذين يقومون بتطوير برامج توريد المعدات حول متطلبات نقل المياه المتنوعة.
